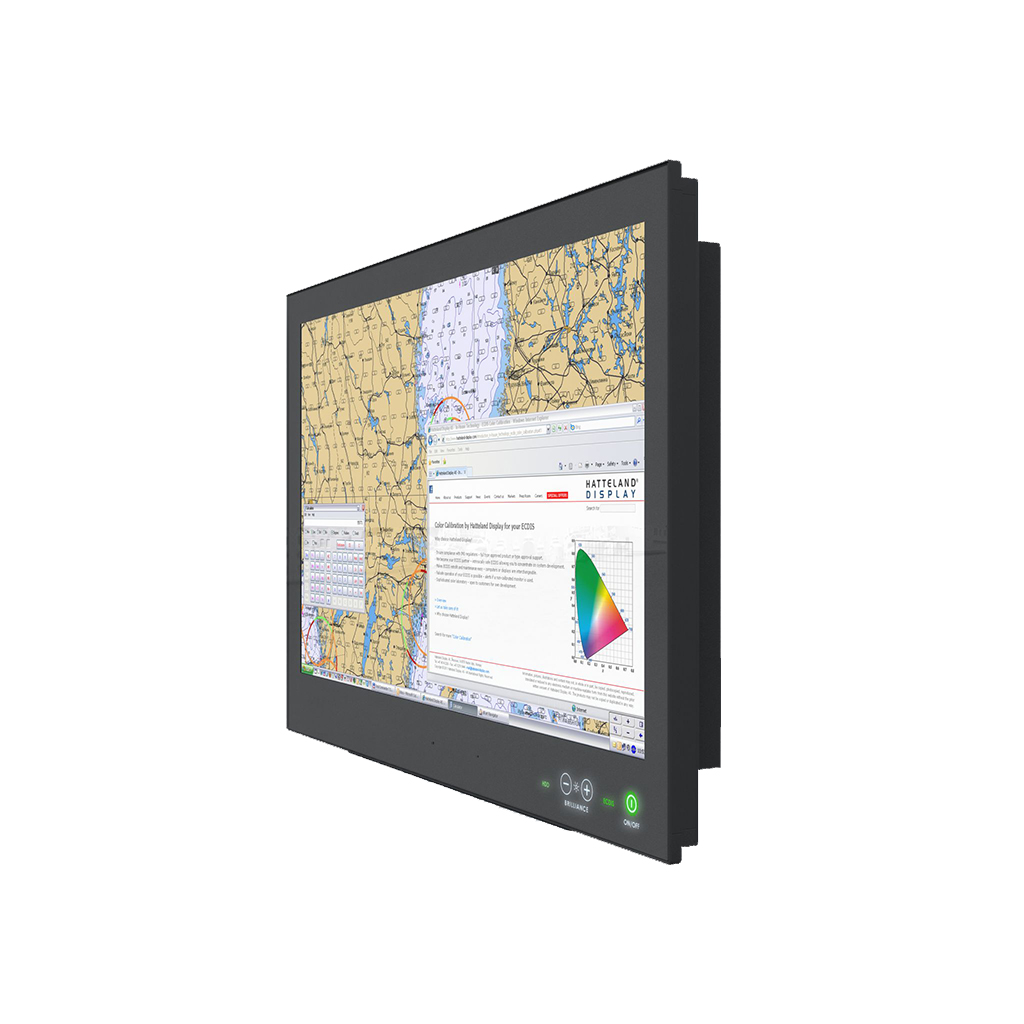

HATTELAND® X Serisi G2 - 24,0 İnç
HD 24T22 MxC
HATTELAND® X Serisi G2 - 24,0 İnç
HD 24T22 MxC
Öne Çıkan Bilgiler
TFT Teknolojisi :
LED Arka Işık Teknolojisi, Geniş Ekran, RGB dikey şerit, MVA (Çok Alanlı Dikey Hizalama) Teknolojisi, TFT Aktif matris
Görüntülenebilir Boyut ve Aktif Alan :
24,0 inç - 531,36 [20,92''] (Y) x 298,89 [11,77''] (D) mm [inç]
Yerel Çözünürlük ve Piksel Aralığı :
1920 x 1080 (FHD) - 0,276 (Y) x 0,276 (D) mm
HATTELAND® X Serisi G2 - 24,0 İnç
HD 24T22 MxC
ÖZELLİKLER
- TFT Teknolojisi : LED Arka Işık Teknolojisi, Geniş Ekran, RGB dikey şerit, MVA (Çok Alanlı Dikey Hizalama) Teknolojisi, TFT Aktif matris
- Görüntülenebilir Boyut ve Aktif Alan : 24,0 inç - 531,36 [20,92''] (Y) x 298,89 [11,77''] (D) mm [inç]
- Yerel Çözünürlük ve Piksel Aralığı : 1920 x 1080 (FHD) - 0,276 (Y) x 0,276 (D) mm
- En Boy Oranı ve Tepki Süresi : 16:9 - 25ms (tip)
- Işık Yoğunluğu ve Kontrast Oranı : 300 cd/m² (tip) - 3000:1 (tip)
- Görüş Açısı ve Maksimum Renkler : 89 derece (yukarı/aşağı/sol/sağ) - 16,7 milyon
- Optimum Çözünürlük ve Hz : 1920 x 1080 @ 60 Hz (Çözünürlük 1:1'in üzerinde/altındaysa, masaüstü kaydırma modu kullanılacaktır)
- Algılanabilir Çözünürlükler : 640x480 - 4096x2304
- Güç Özellikleri ve Tüketimi : 100-240V AC - 50/60Hz veya Çoklu Güç: 100-240V AC - 50/60Hz + 24VDC Çalışma AC/DC: 88W (tip) - 156W (maks) Çalışma AC: 88W (tip) - 250W (maks)
- Ürün Özellikleri : Kısılabilir %0-100, Buzzer, Çok güçlü AC ve DC, TPM2.0, GPIO, LAN Uyandırma, USB Önyükleme ve Uyandırma, Ürün Yazılımı Baskını
- Ürün Karton Boyutu ve Ağırlığı : U:700,00 [27,56''] x G:185,00 [7,28''] x Y:585,00 [23,03''] mm [inç] Yaklaşık. 11,5 kg / 25,3 lb
- Fabrika Seçenekleri : • Projeksiyonlu Kapasitif Dokunmatik Ekran (Multitouch,USB,Kalem/Eldiven desteği) • Optik Birleştirme Teknolojisi • Renk Ayarlı modeller (ECDIS) • Çoklu güç (AC+DC) veya yalnızca AC modeli • 2 x fiziksel 2,5'' çıkarılabilir Disk Bölmeli/ Tepsi • SSD Depolama, RAM Bellek, İşletim Sistemi, CPU Varyasyonları • 1 veya 2 x PCA200828-1: 4xCOM RS-422/485 izole NMEA 4 kanal • 1 x ZIA0001310-B: CAN izole 2 kanal • 1 x ZIA0001310-SLCAN : CAN izoleli 2 kanal, soketCAN • 1 x VSD101121-1: 1xDB9F+3x3,5mm Jak aracılığıyla 2W Yükseltilmiş Ses çıkışı • 1 x PCA100297-1: İzole Dijital IO modülü, 4 x Çıkış/4 x Giriş • 1 x PCA100298-1 : LAN 10/100Mbps, 2 port RJ45 • 1 veya 2 x PCA100309-1: Çift İzole RS-232, 2xDB9 modülü • 1 x Q170 GÇ: 1xNMEA RS422/485 izol.+2xDig. Giriş ve Çıkış (Düşük Taraf anahtarı)
- Aksesuarlar : • JH C01MF AA: 1 x USB Kablosu 1m, TypeA-Şasi montaj prizi • HD VED SX2-I1: 1 x VESA Adaptörü (100/100 ve 200/100mm) (EN60945 Test Edilmemiştir) • HD TMB SX1-C1: 1 x Masa Montaj Braketi. EN60945 Test Edildi • HD CMB SX2-E1: 1 x Konsol Montaj Kiti. EN60945 Test Edildi • HD 24COV SX1-A1: 1 x UV Güneş Kapağı • P022211: 1 x IP66 Montaj Contası (EPDM), Gömme/Konsol montajı için • HD CAK SX2-A1: 1 x Ön Konsol Montaj/Adaptör Kiti • HT 00262 OPT -A1: 4 x RS-422/RS-485 izole, USB harici. modül • HT 00263 OPT-A1: 4 x RS-232 COM yalıtılmamış, USB harici. modül • HT 00264 OPT-A1: 1 x CAN izole, 2 kanal, USB harici. modül • HT 00264 OPT-A2: 1 x CAN izole, 2 kanal, soketCAN USB ext. modül • HT 00273 OPT-A1: 4 x Dijital GİRİŞ/ÇIKIŞ izoleli, USB harici. modül • HT 00274 OPT-A1: 2 x LAN 10/100Mbps, RJ45, USB harici. modül • HT 00300 MSOS: İşletim sistemi seçenekleri -> http://www.hatteland-display.com/os • HD 000TR SX2-A2: 1 x Çıkarılabilir Ön Tepsi 2,5'' Boş • HD xxxyy SX1-z1: 1 x Çıkarılabilir Ön Tepsi Tepsi 2,5'', Depolama Aygıtlı
- Yetenekler / Aşağıdakiler için hazırlanmıştır : Fabrika Seçeneklerine Bakın
- Çalışma Sıcaklığı : -15,0°C / 5,0°F ila 55,0°C / 131,0°F, %95'e kadar Nem
- Depolama Sıcaklığı : -20,0°C / -4,0°F ila 60,0°C / 140,0°F, %95'e kadar Nem
- IP Derecelendirme : Koruma: IP66 ön - IP20 arka (EN60529). IP22=seçenek
- Pusula Güvenli Mesafe : Standart: 140,00 [55,12''] - Direksiyon: 85,00 [33,46''] cm [inç]
- Tip Onayı, Test ve Sertifikalar : IEC 60945 4. (EN 60945:2002), IACS E10, IP66, BV - Bureau Veritas, EU-RO-MR - Karşılıklı Tanıma, CCS - China Classification Society, ClassNK - Nippon Kaiji Kyokai, KR - Korean Register of Shipping, ABS - American Bureau of Shipping Şok: 5g/11ms Titreşim: 0,7g (IEC 60945 / IACS E10) Hava Basıncı Maksimum İrtifa: Çalışma: 4000m - Depolama: 12912m Hava Basıncı Maksimum İrtifa (Gümrüklü): Çalışma: 3000m - Depolama: 3000m
- Yüklü İşletim Sistemi (OS) : Yok veya Standart İşletim Sistemi/Özelleştirilmiş görüntü, liste için veri sayfasını gözden geçirin.
- Depolama Seçenekleri : Dahili Depolama: 1 x SSD SATA, Type m.2 (240GB (599TBW), 480GB (945TBW), 960GB (1750TBW)) ve/veya 2 x 2,5'' Çıkarılabilir Tepsi. Seçenek: 1 veya 2 şunlardan takılabilir: SSD SATA (240 GB (599 TBW), 480 GB (945 TBW), 960 GB (1750 TBW))
- CPU / İşlemci Seçenekleri : 1 x Intel® Quad Core™ i5-6500TE, 2.3/3.3GHz, 6MB Önbellek veya 1 x Intel® Quad Core™ i7-7700T*, 2.9/3.8GHz, 8MB Önbellek veya 1 x Intel® Çift Çekirdekli Celeron™ G3900TE, 2.3 /2,3 GHz, 2 MB Önbellek *Yalnızca Windows® 10 IoT Enterprise tarafından desteklenir
- Bellek Seçenekleri : 2 x 4GB, 8GB, 16GB (260-pin, DDR4-2133, Çift Kanal) Maks 32GB (2x16GB)
- Sistem Chipset / Grafik Chipset : Intel® GL82Q170 PCH / i5-6500TE CPU: Intel® HD Graphics 530 G3900TE CPU: Intel® HD Graphics 510 i7-7700T CPU: Intel® HD Graphics 630
- BIOS / Zil : EFI, ACPI Desteği. Fabrika tarafından önceden yapılandırılmış / Buzzer: 3500Hz Yerleşik PC-Beeper
- Güç Yöneticisi ve İzleme : AT, ACPI (S3/S4) - TPM2.0, Sıcaklık, Fan ve gerilim durumu 256 Segment, 0, 1, 2...255 sn/dak

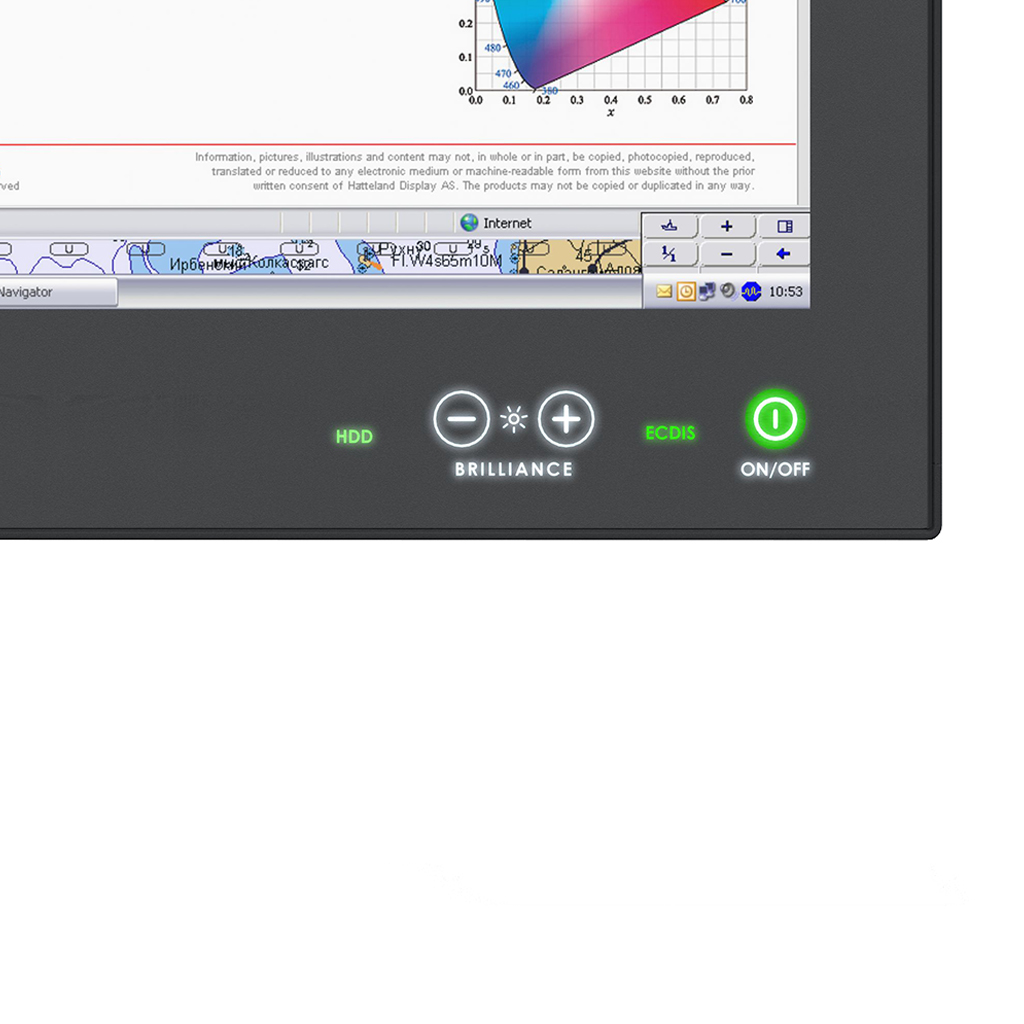

- Kullanıcı Kontrolleri ve Aktivitesi : Glass Display Control™ (GDC) IP66 ile: Güç Açık/Kapalı, Parlaklık Kontrolü (-/+), Güç LED'i, Mod Durum Göstergeleri (ECDIS, HDD, Servis), Buzzer (camdan), Işık Sensörü (camın arkasında)
- Konektörler : • Ethernet GBlan: 5 x RJ-45 • COM RS-232 & 422/485: 1 x DB9M yalıtılmamış (BIOS'ta RS modu) • COM RS-232 (Dahili): 1 x Dahili Sanal COM (Yazılım kontrollü) • USB2.0 (<5m): 2 x USB Tip A (4-pin) • USB3.0 (<3m): 2 x USB Tip A (9-pin) • DP++ 1.2 ÇIKIŞ: 1 x DisplayPort Dişi (Çift Modlu) DP++) • AC Güç GİRİŞİ: 1 x Std IEC girişi • DC Güç GİRİŞ seçeneği ise: 1 x 2 pimli Terminal Bloğu 5.08 (Fabrika seçeneği) • SSD Tepsi seçeneği ise: 2 x 2,5'' Boyutlu Tepsi/Yuva (Fabrika seçeneği)
- Ürün Ebatları ve Ağırlığı : G:593,00 [23,35''] x Y:384,00 [15,12''] x D:73,50 [2,89''] mm [inç] Yaklaşık. 10,0 kg / 22,0 lb
HATTELAND® X Serisi G2 - 24,0 İnç
HD 24T22 MxC
X Serisi 2. Nesil (G2) Panel Bilgisayar serisi, güvenilirliğin ve uzun ömrün endüstri için temel ön koşullar olduğu profesyonel denizcilik segmenti için tasarlanmış ve tipi onaylanmış esnek, hepsi bir arada monitör ve PC çözümüdür. Ürün yelpazesi, en gelişmiş ekran ve bilgisayar teknolojisini yenilikçi özellikler ve seçeneklerle birleştirerek, entegratörün birinci sınıf tip onaylı denizcilik sistemleri için ihtiyaç duyduğu her şeyi sağlar. Yüksek performanslı MMC Panel Bilgisayar modelleri, çeşitli işlemci ve depolama seçenekleriyle birlikte çok çeşitli ekran boyutu ve formatı sunar. Kompakt, hepsi bir arada MMC çözümü, tüm gemi navigasyonu veya otomasyon kurulumları için idealdir. Tüm çok yönlülüğü ve kapasitesiyle bu seri, birden çok uygulamayı çalıştırmak ve verileri görüntülemek ve yönetmek için sağlam ve uygun maliyetli bir platform sağlar. X Serisi 2. Nesil (G2) Panel Bilgisayar, tümü standart olarak Glass Display Control™, LED Arka Işık Teknolojisi, tam karartma, çoklu güç veya tek AC gücü özelliklerine sahiptir. Ek olarak, SSD depolama ortamları, Çoklu arayüz yapılandırmaları ve çeşitli işletim sistemi seçenekleri gibi seçenekler de vardır. Ürün yelpazesi ayrıca çoklu dokunmatik ekran, optik birleştirme ve ECDIS kalibrasyonunu barındırabilir ve birleştirebilir. Fabrika standartlarına göre 24 inçlik ünite ECDIS Uyumludur.
