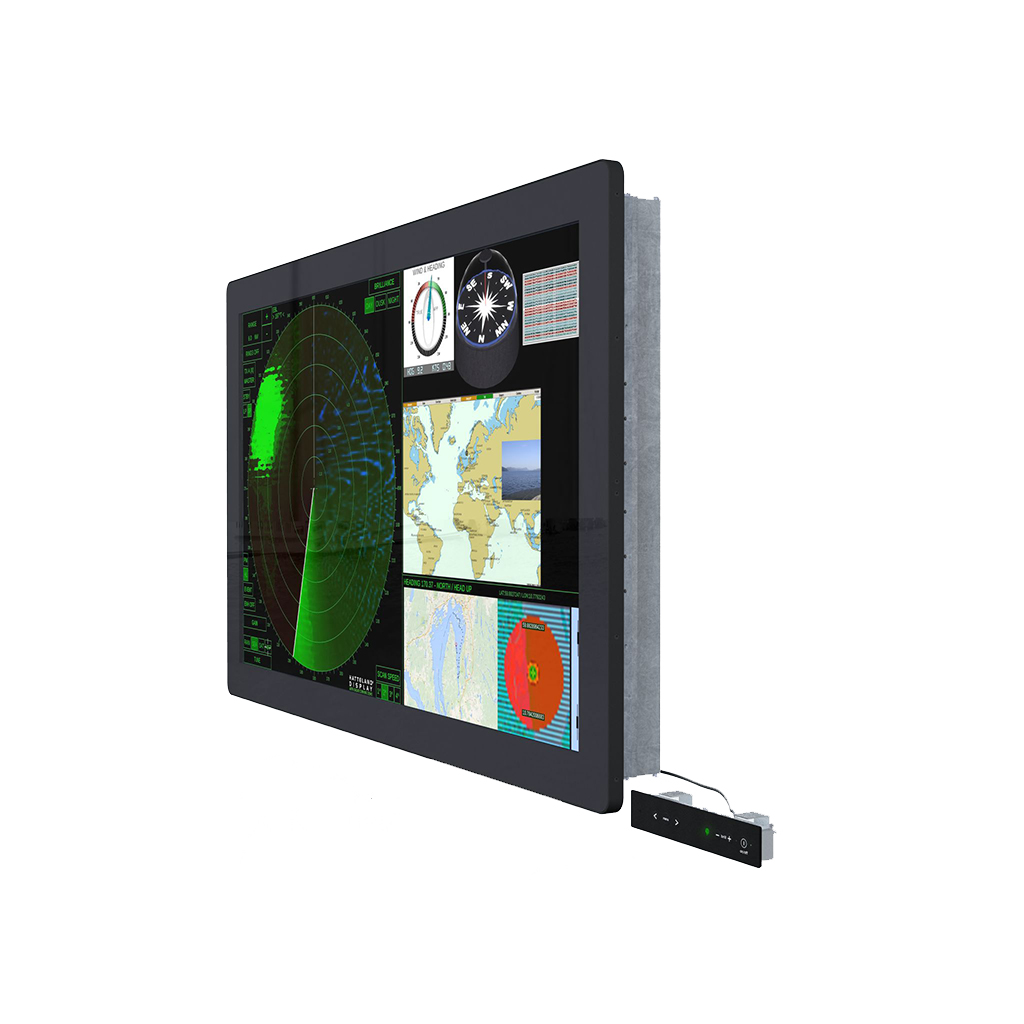

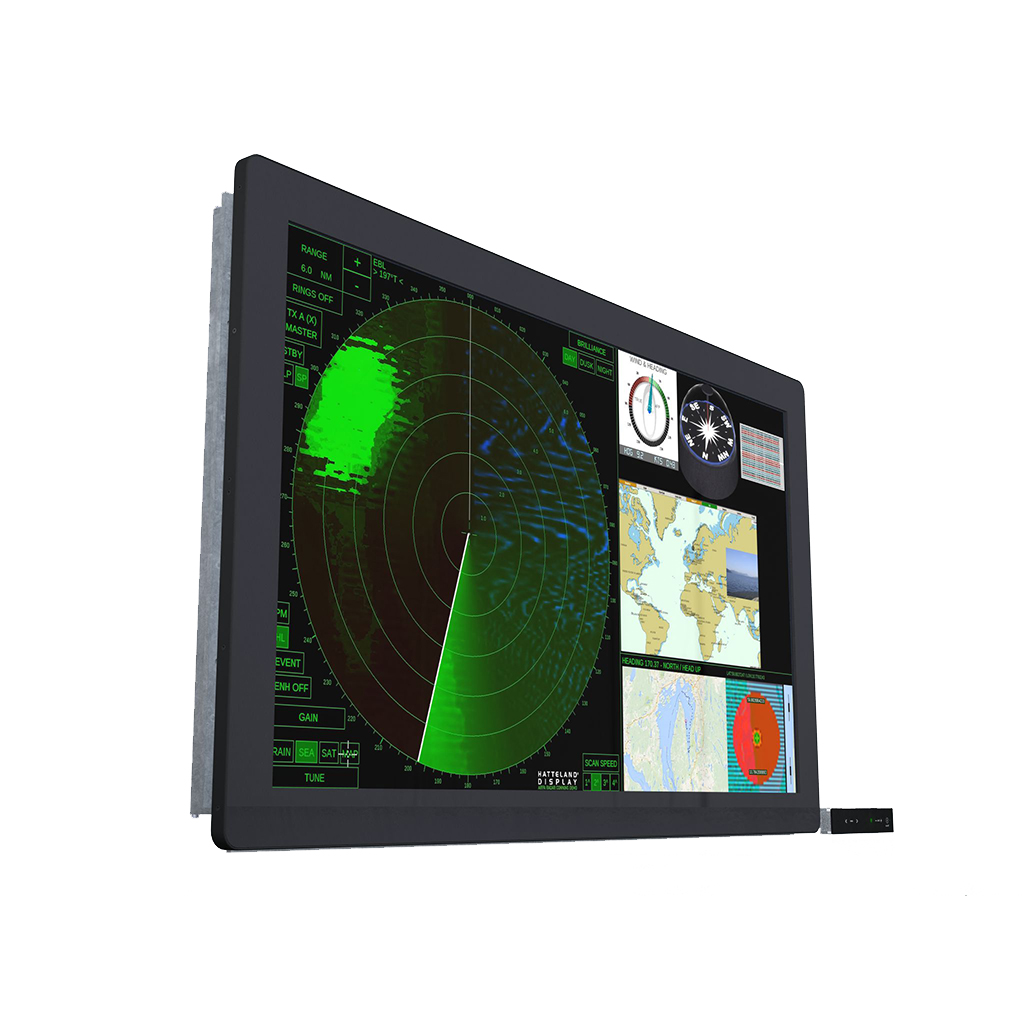

HATTELAND® X Serisi MVD - 55,0 İnç
Öne Çıkan Bilgiler
HATTELAND® X Serisi MVD - 55,0 İnç
ÖZELLİKLER
- TFT Teknolojisi : LED Arka Işık Teknolojisi, TFT aktif matris sıvı kristal panel, Geniş Ekran, RGB Dikey Şerit, MVA (Çok Alanlı Dikey Hizalama) LCD Teknolojisi
- Görüntülenebilir Boyut ve Aktif Alan : 55,0 inç - 1209,60 [47,62''] (Y) x 680,40 [26,79''] (D) mm [inç]
- Yerel Çözünürlük ve Piksel Aralığı : 3840 x 2160 (UHD) - 0,315 (Y) x 0,315 (D) mm
- En Boy Oranı ve Tepki Süresi : 16:9 - 6,5 ms (tipik) (G'den G'ye)
- Işık Yoğunluğu ve Kontrast Oranı : 450 cd/m² (tip) - 4000:1 (tip)
- Görüş Açısı ve Maksimum Renkler : 89 derece (yukarı/aşağı/sol/sağ) - 16,7 milyon
- Optimum Çözünürlük ve Hz : 3840 x 2160 @ 60 Hz
- Algılanabilir Çözünürlükler : VGA'dan (640 x 350) UHD'ye (3840 x 2160)
- Bileşik Video Girişleri : Hiçbiri
- Desteklenen Video Sinyalleri : Hiçbiri
- Depolama Sıcaklığı : -30,0°C / -22,0°F ila 70,0°C / 158,0°F, %95'e kadar Nem
- IP Derecelendirme : Koruma: IP66 ön - IP22 arka (EN60529)
- Pusula Güvenli Mesafe : Standart: 500,00 [196,85''] - Direksiyon: 230,00 [90,55''] cm [inç]
- Tip Onayı, Test ve Sertifikalar : IEC 60945 4. (EN 60945:2002), IACS E10, EU-RO-MR - Karşılıklı Tanıma, CCS - China Classification Society, ClassNK - Nippon Kaiji Kyokai, BV - Bureau Veritas, KR - Korean Register of Shipping, ABS - American Bureau Nakliye Darbesi: 5g/11ms Titreşim: 0,7g (IEC 60945 / IACS E10) Hava Basıncı Maksimum İrtifa: Çalışma: 4000m - Depolama: 12912m Hava Basıncı Maksimum İrtifa (Gümrüklü): Çalışma: 3000m - Depolama: 3000m
- Ürün Özellikleri : Tam Karartma %0-100, Çoklu Güç AC ve DC, Optik Bağlama Teknolojisi, PIP (Resim İçinde Resim), Konsol Montaj Modeli, Harici Dokunsal Ekran Kontrolleri (TDC)
- Güç Özellikleri ve Tüketimi : Çoklu güç 100-240V AC 50/60Hz + 24VDC Çalışma AC/DC: 145W (tip) - 312W (maks)
- Kullanıcı Kontrolleri ve Aktivitesi : Dokunsal Ekran Kontrolleri (TDC): Güç Açma/Kapama Düğmesi, Güç LED'i, Ekran Menüsü Düğmesi*, Parlaklık Kontrolü (-/+) düğmeleri, Kısayol tuşları (sol/sağ) düğmeleri, ECDIS Göstergesi, Zil, Işık Sensörü *OSD Anahtarı Kodlar: 321=OSD'ye erişim sağlayın, 362=Gelişmiş Mod

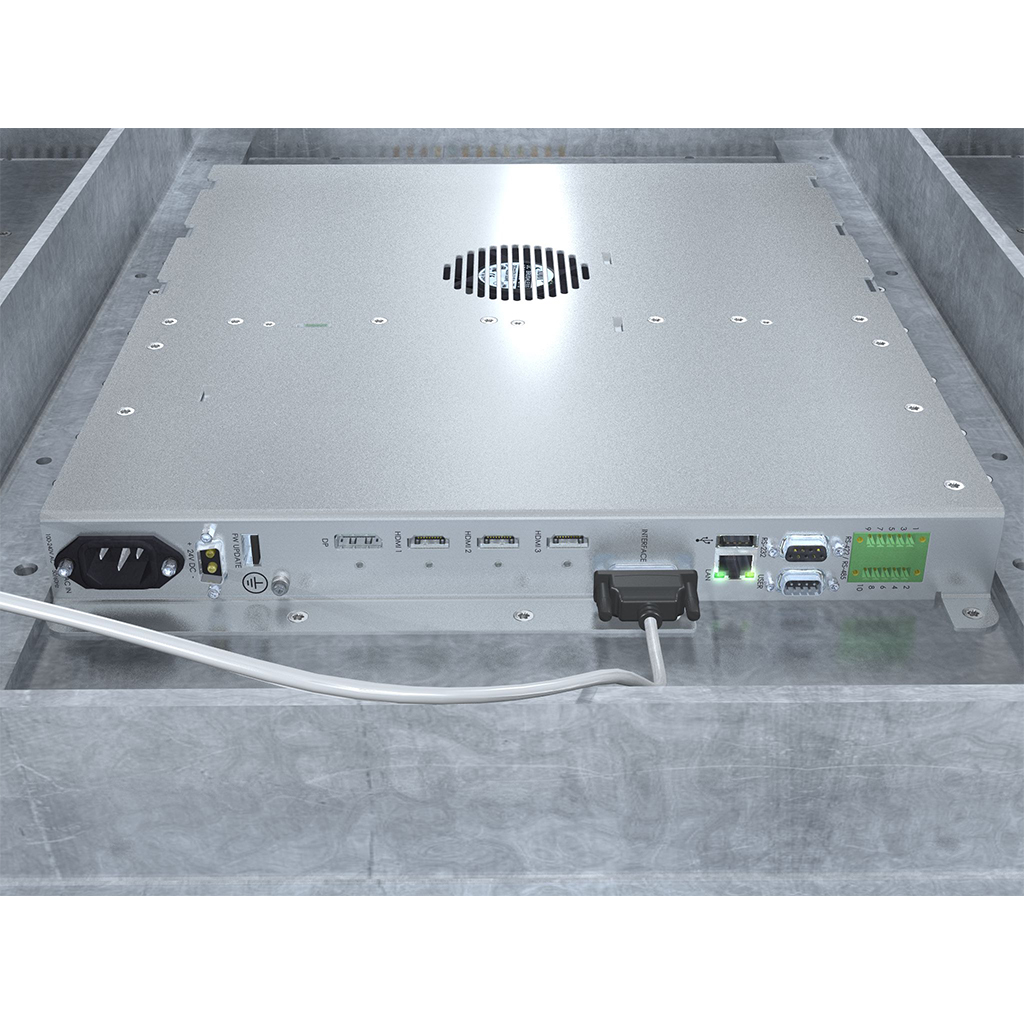

- Konektörler : • HDMI 1.4 Girişi: 2 x 19p HDMI (dişi) - Maks . 60Hz • SCOM+Touch: 1 x USB TİP A Konektörü (dişi) • SCOM RS-422/485: 2 x 5 pimli T. Blok 3.81 yalıtılmamış+Buzzer • SCOM Ethernet*: 1 x RJ45 Konektörü • SCOM RS- 232: 1 x 9p D-SUB (dişi) izolesiz • Kullanıcı Arayüzü: 1 x 9p D-SUB (erkek) - Potansiyometre Analog Girişi, Kullanıcı Parlaklığı (BRT), I2C ve +5VDC & 12VDC OUT • SW Arayüzü: 1 Ürün Yazılımı Güncellemesi için USB TİP A (dişi) • GDCx Arayüzü: GDC Donanım İletişimi için 1 x 15p D-SUB (erkek) • AC Güç GİRİŞİ: 1 x Std IEC Girişi • DC Güç GİRİŞİ: 1 x 2p D-SUB Konektörü (erkek) - Amphenol FCC17
- Ürün Ebatları ve Ağırlığı : G:1346,83 [53,02''] x Y:817,63 [32,19''] x D:99,00 [3,90''] mm [inç] Yaklaşık. 70,0 kg / 154,0 lb
- Ürün Karton Boyutu ve Ağırlığı : U:1520 [59,84''] x G:990 [38,98''] mm x Y:326 [12,83''] mm [inç] 105,0kg / 231,0lbs
- Fabrika Seçenekleri : • Projeksiyonlu Kapasitif Dokunmatik Ekran (Multitouch,USB,Eldiven/Kalem desteği) • Renk Ayarlı modeller (ECDIS)
- Aksesuarlar : • HD TDCMVD KIT-A1 : 1 x Harici Dokunsal Ekran Kontrolleri (TDC)* • HD REM SX1-A1: 1 x Harici Uzaktan Kumanda, EN60945 Test Edildi *Teslimat kapsamına dahildir
- Yetenekler / Aşağıdakiler İçin Hazırlanmıştır : • Taktör (Döndürme Açısı Değeri, X/Y Konumu, 1 x Düğme) destekli Model • Aktif Stylus Pen Destekli Model
- Çalışma Sıcaklığı : -15,0°C / 5,0°F ila 55,0°C / 131,0°F, %95'e kadar Nem
HATTELAND® X Serisi MVD - 55,0 İnç
Hatteland Technology'nin yeni denizcilik görüntüleme teknolojisinin zirvesini kullanan, daha önce yalnızca duvara montaj için mevcut olan veya yenilikçi bir harita ve planlama masası olarak yapılandırılan yeni X Serisi 55 inç Ultra Yüksek Çözünürlüklü konsola monte MVD, hızlı ve kolay entegrasyon sağlamak için tasarlanmıştır. herhangi bir IBS tasarımı. Sistem, denizde operasyonel emniyeti ve verimliliği artırmada kritik bir rol oynayan, geleceğe odaklı akıllı gemi teknolojisinin önemli bir bileşeni haline gelecek. Hatteland Technology, köprü sistemleri için bir çoklu veri ekranı işlevi görmenin yanı sıra ECDIS, radar ve yolculuk planlama sistemleri dahil olmak üzere çok çeşitli uygulamalar için uygun, esnek bir çözüm olarak X Serisi 55 inç Ultra Yüksek Çözünürlüklü konsola monte MVD'yi tasarladı. . Donanım özellikleri arasında Dokunmatik Ekran işlemi, çoklu veri girişi, yerleşik Ekran Üstü Kumanda (OSD) ve konsola monte bir çözüm için benzersiz bir şekilde, OSD'nin ve diğer parametrelerin çalıştırılması için ayrı olarak monte edilebilen harici bir Dokunsal düğme kontrol paneli yer alır. . Ayrıca standart olarak güç ve güvenlik için optik birleştirme ve isteğe bağlı olarak ECDIS kalibrasyonu içerir.
